喷雾干燥脱硫技术(SDA)

系统组成

喷雾干燥脱硫系统由喷雾干燥塔、除尘器、吸收剂制备系统、物料输送系统、脱硫灰输送及存储系统、电气控制和在线监测系统等构成。该工艺有两种不同的雾化形式可供选择,一种为旋转喷雾轮雾化,另一种为气液两相流雾化。

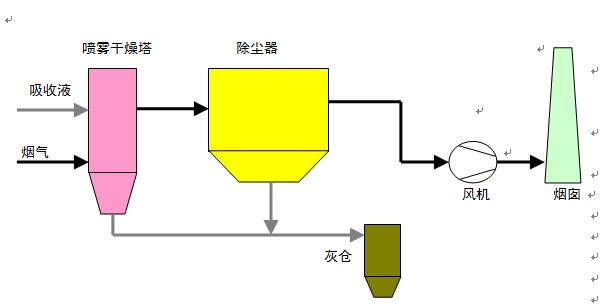

工艺流程



工艺过程

烟气进入喷雾干燥塔,与由喷雾装置雾化的吸收液雾滴接触,吸收剂雾滴与烟气中的酸组分充分接触,脱除SO2烟气脱除SO2后进入除尘器(电除尘器或布袋除尘器),除去烟气中的烟尘和灰粒。净化后的烟气通过风机进入烟囱排入大气。

    喷雾干燥塔内的雾化装置有两种不同的雾化形式可供选择,一种为旋转喷雾轮雾化,另一种为气液两相流喷枪雾化。本流程图所示为采用气液两相流喷枪雾化。当采用旋转喷雾轮雾化时,烟气及吸收液均从喷雾干燥塔顶部进入。

主要特点

1)脱硫效率高,达80-85%。脱硫副产物流动性好,易于处理。

2)良好的操作弹性。能快速适应烟气流量、组成、浓度的变化。

3)水耗低,不产生污水。

4)系统简单,操作、维修工作量小,运行及维护成本低。

5)吸收塔及其下游设备不会产生粘结、堵塞,无需防腐。
